Assemblaggio

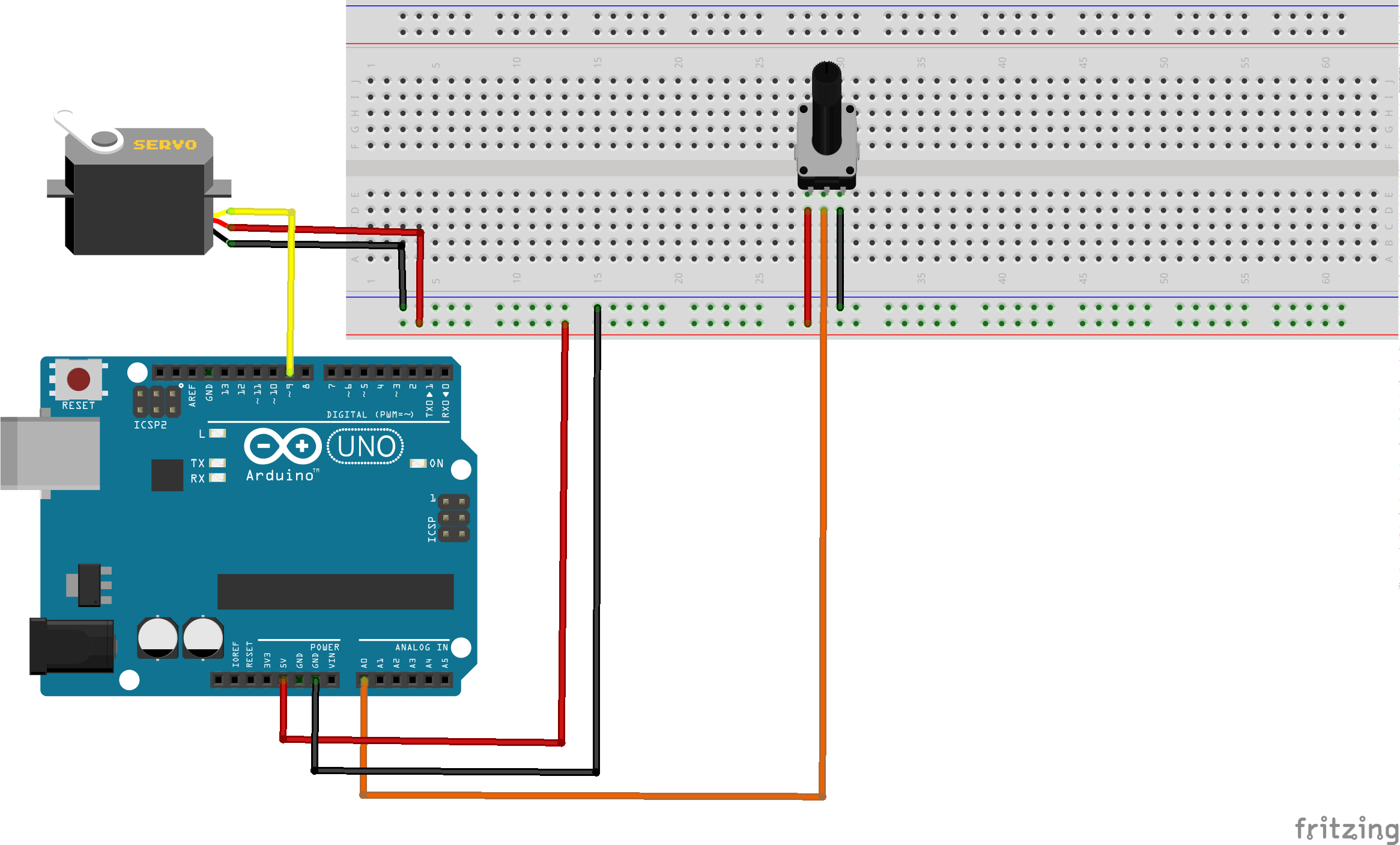

Collegare il servo nel seguente modo
- Cavo marrone -> GND
- Cavo rosso -> VCC
- Cavo giallo -> pin 9
Posizionare il potenziometro sulla breadboard
Collegare i pin agli estremi del potenziometro a GND e VCC
Collegare il pin centrale del potenziometro ad A0
