Assemblaggio

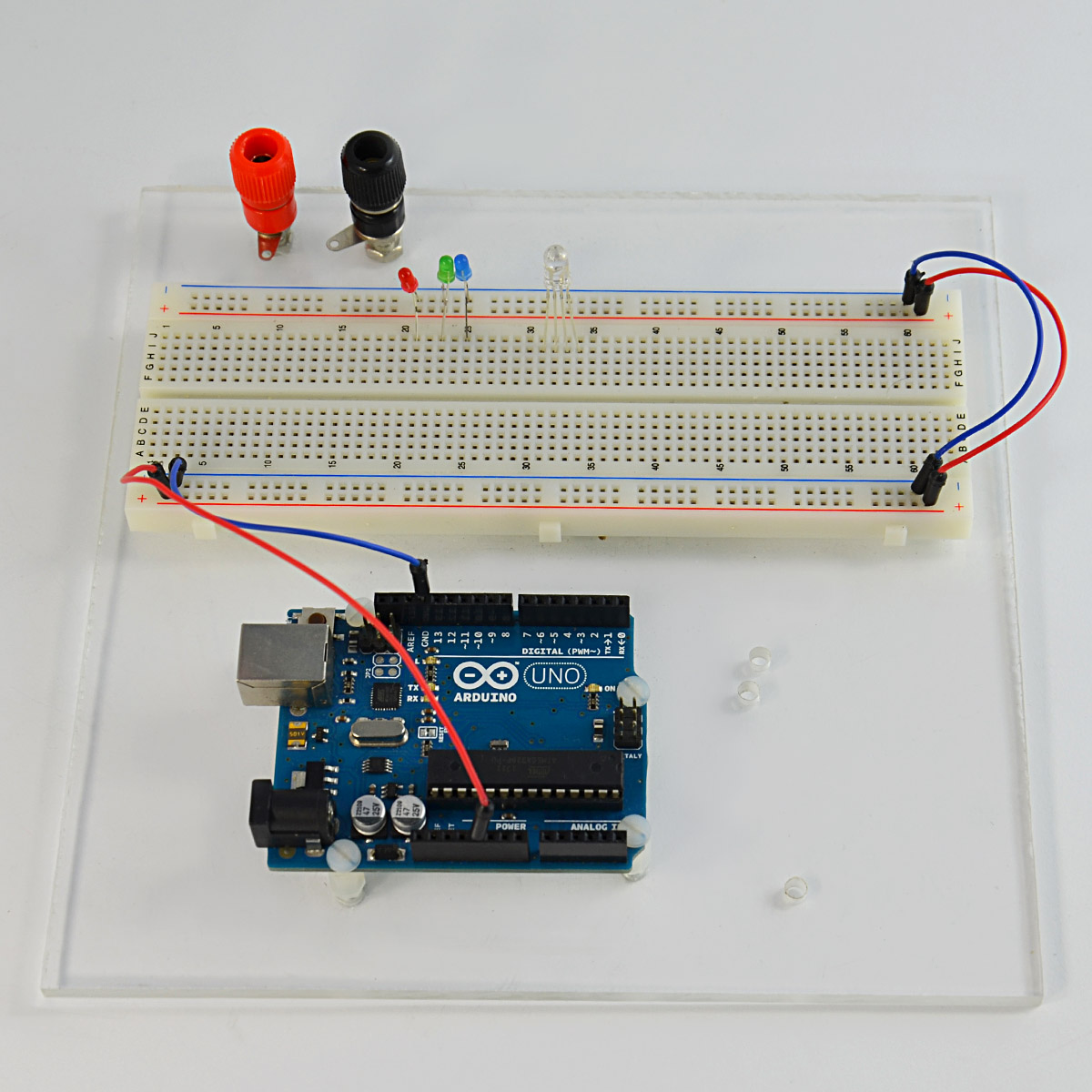

- Posizionare il led RGB sulla breadboard
- Posizionare i tre led colorati sulla breadboard collegando il catodo a GND

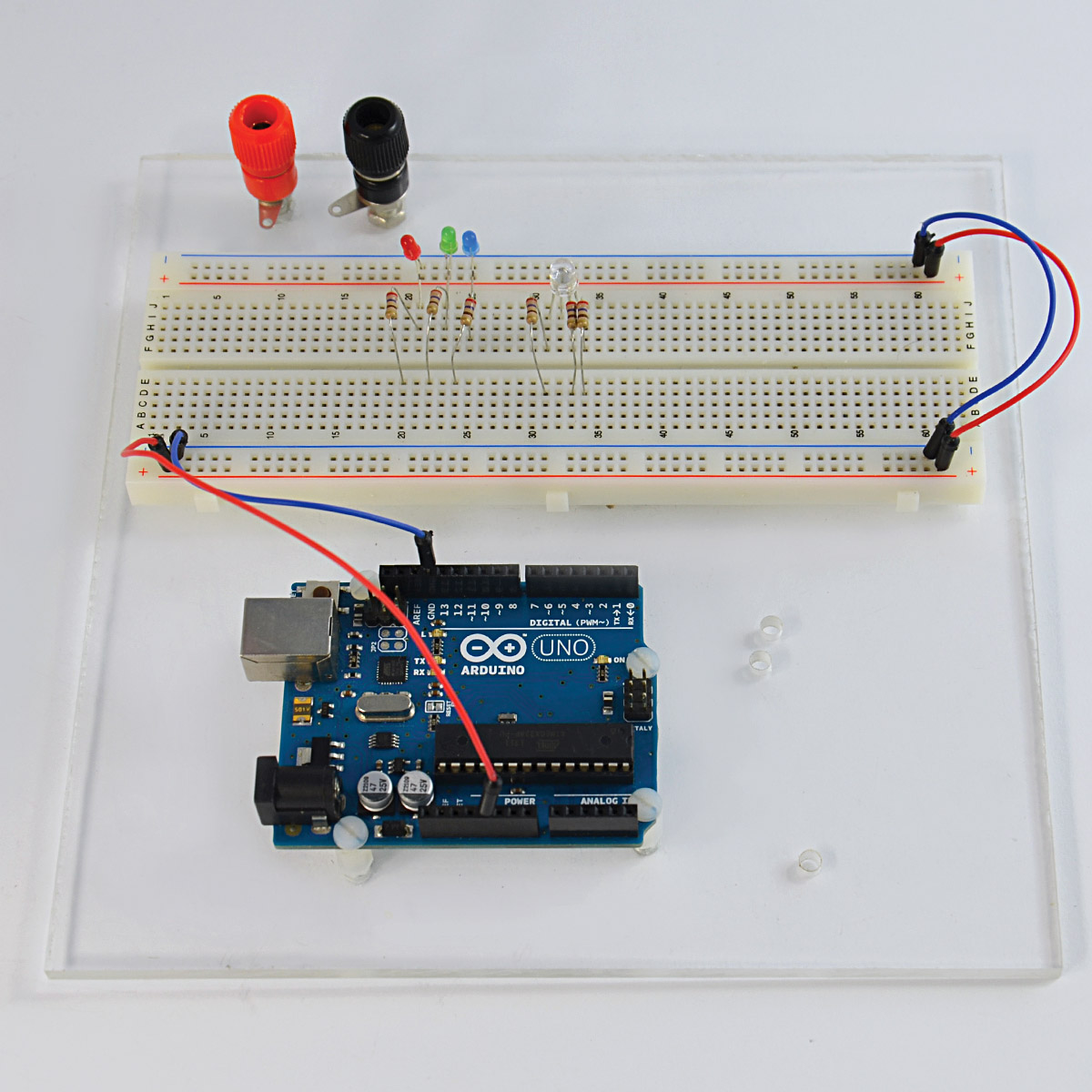

- Collegare le resistenze da 270 Ohm al primo, terzo e quarto pin del led RGB
- Collegare le resistenze da 270 Ohm all'anodo dei led colorati

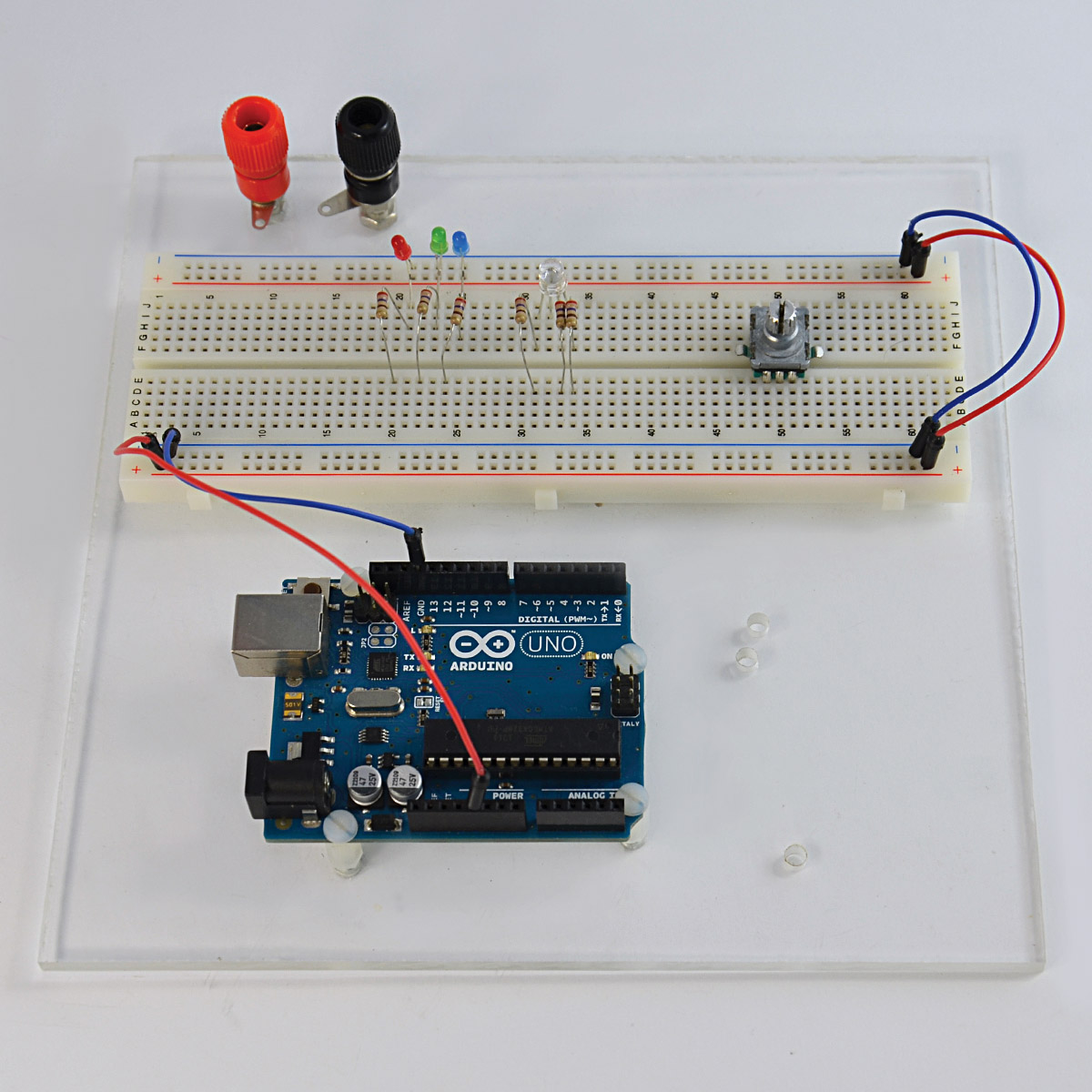

- Posizionare l'encoder sulla breadboard

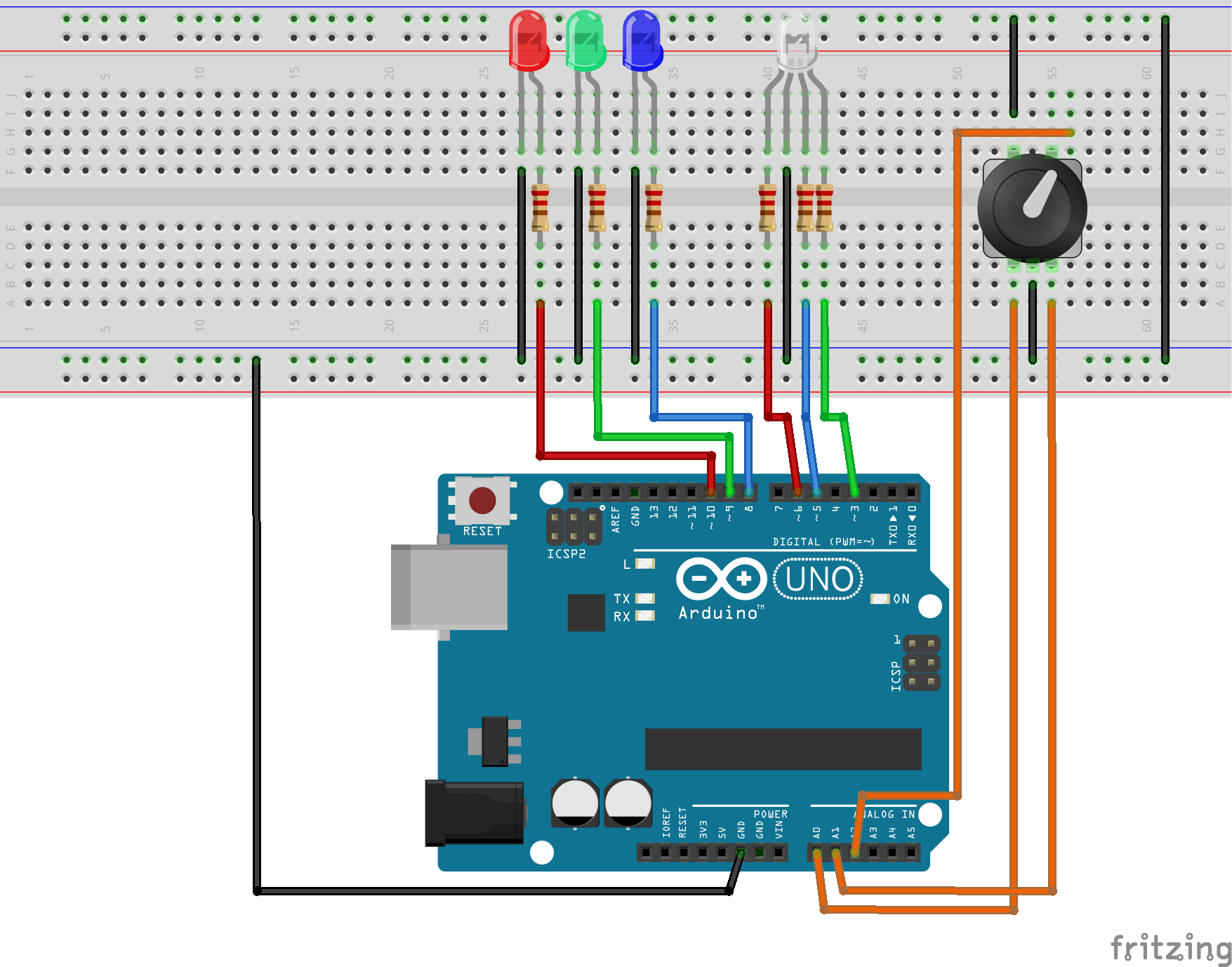

- Collegare led RGB nel seguente modo:
- Pin 1 (RED) -> Pin 6
- Pin 3 (GREEN) -> Pin 5
- Pin 4 (BLUE) -> Pin 3
- Collegare i led colorati nel seguente modo:
- Led Rosso -> Pin 10
- Led Verde -> Pin 9
- Led Blue -> Pin 8

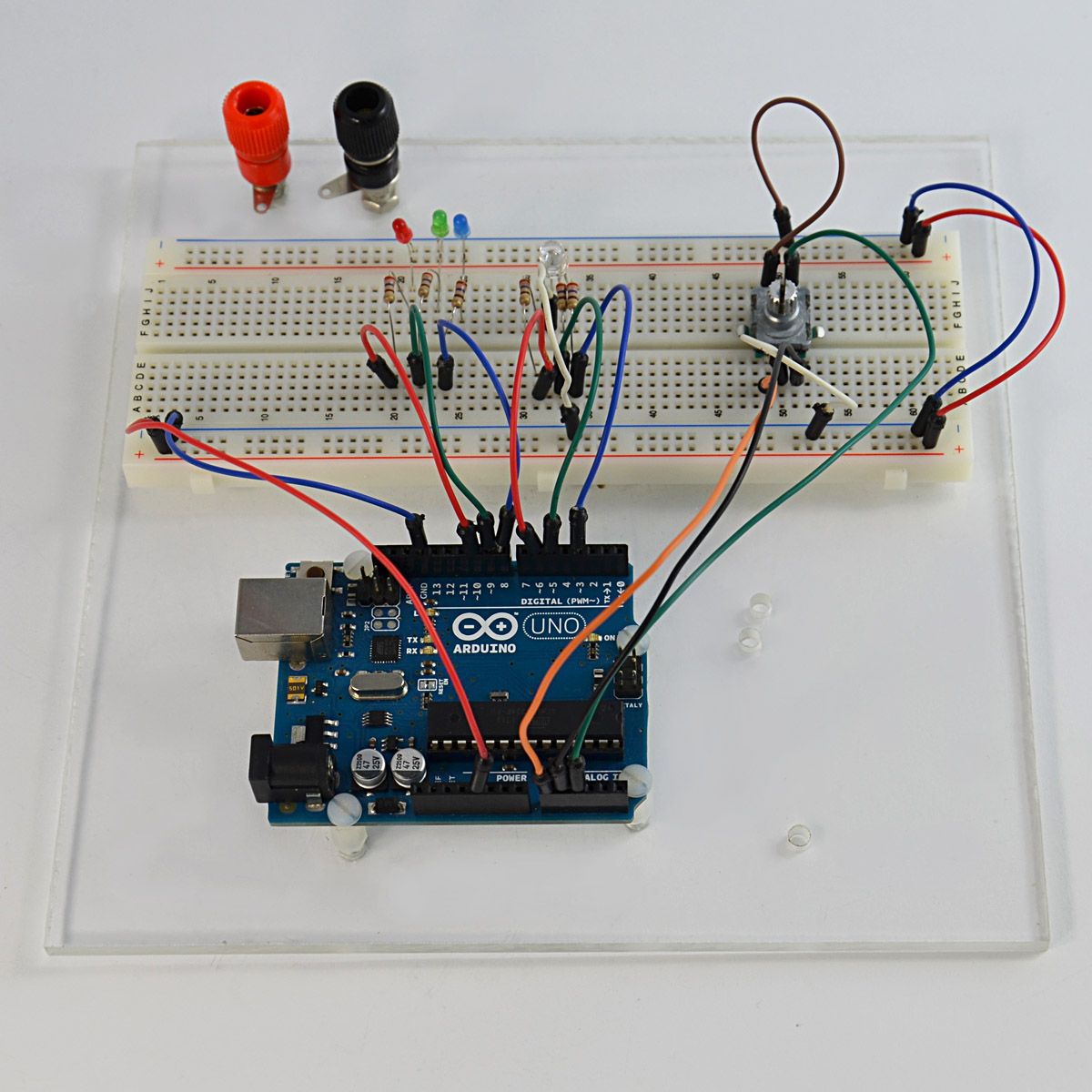

- Collegare l'encoder nel seguente modo:
- Collegare il pin centrale dell'encoder a GND
- Pin impulsi:
- Pin centrale dell'encoder a GND
- Pin a destra ad A0
- Pin a sinistra ad A1
- Pin click:
- Un pin a GND
- Un pin ad A2
